Batterie solaire

Voici le plan de montage:


...

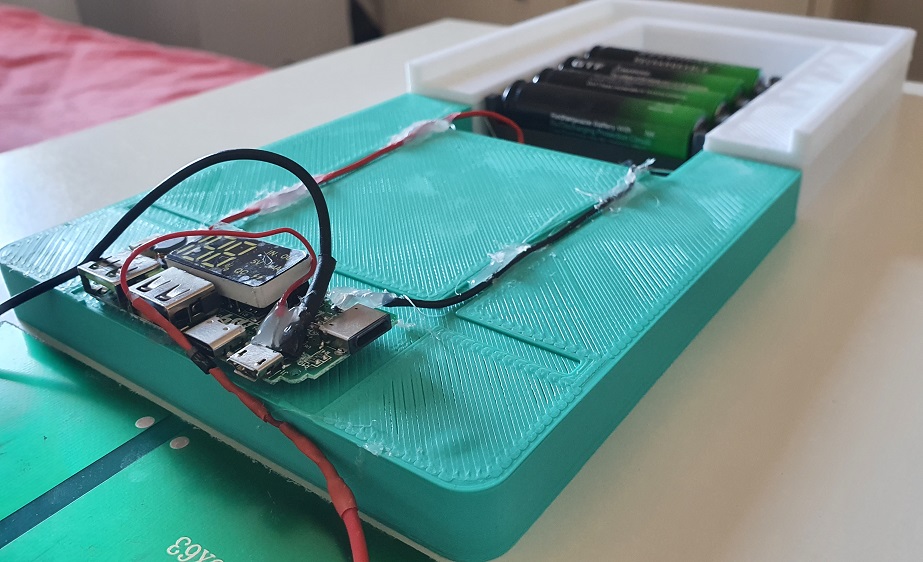

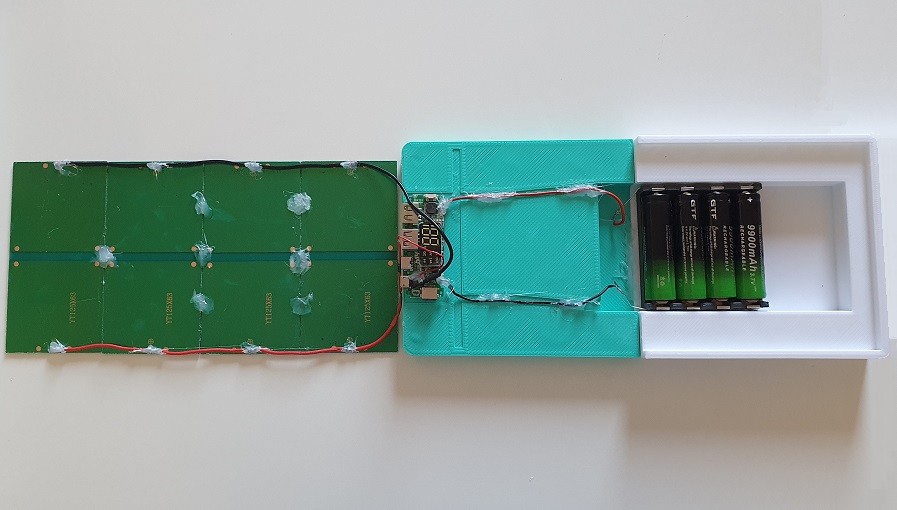

J'ai mis beaucoup de panneaux pour que je puisse réellement recharger mon portable et pas juste garder sa batterie constante comme la plupart des batteries solaires du marché. J'ai ajouté une diode pour protéger les panneaux (comme ça le courant passe uniquement dans un sens) et j'ai acheté un module de recharge pour pouvoir faire fonctionner le tout. Voilà ce que ça donne:

...

Les panneaux sont branchés en parallèle pour cumuler leur intensité mais pas leur voltage afin de s'approcher au maximum d'un chargeur classique.

...
...

Ce module indique le pourcentage de charge, s'il reçoit ou libère du courant et il permet de recharger 2 appareils simultanément.

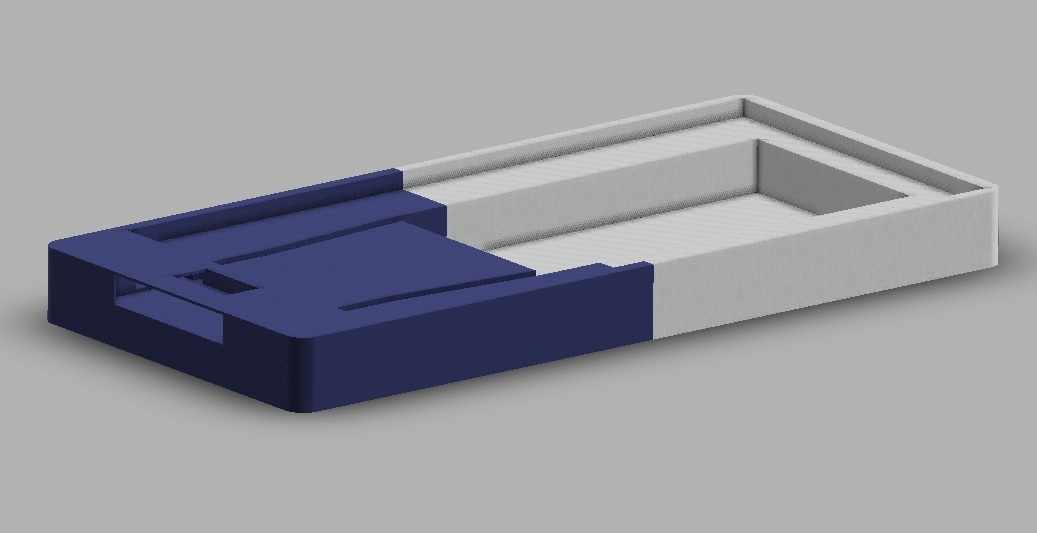

Voilà la coque que j'ai modélisé en 3D (pour voir le fichier, cliquez ici):

...

La coque fait plus de 25 cm de long alors que mon imprimante a un plateau de 22 cm par 22 cm. J'ai donc du la couper en deux :

...

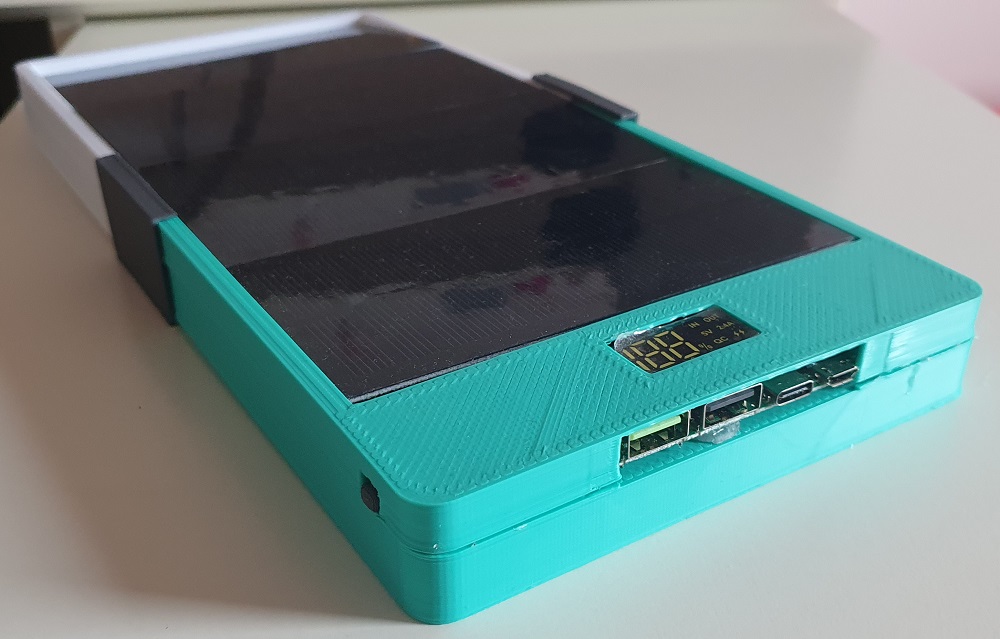

Voilà la batterie terminée:

...
