Skate électrique

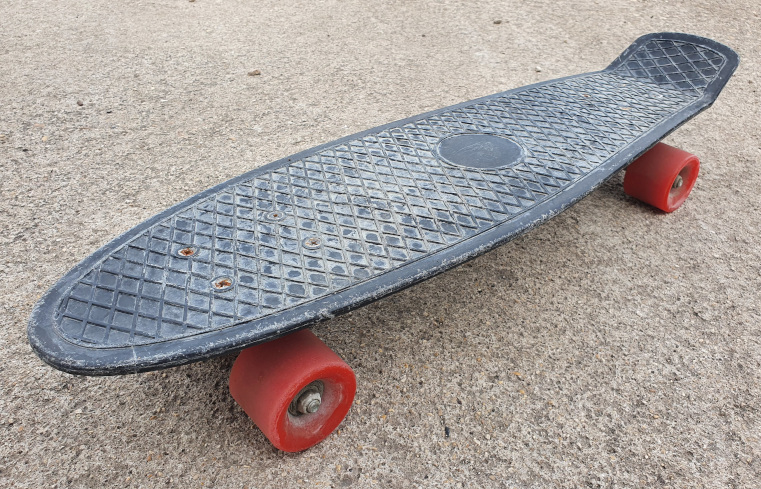

Le but de ce projet est de transformer un vieux Cruiser en skate électrique, voici donc ma base:
Pour le transformer, j'ai acheté un kit de motorisation qui comprend 2 roues avec moteurs brushless intégrés (de 180W chacun), une carte électronique ESC (Electronic Speed Control) ainsi qu'une télécommande, un afficheur de batterie et un bouton d'allumage:

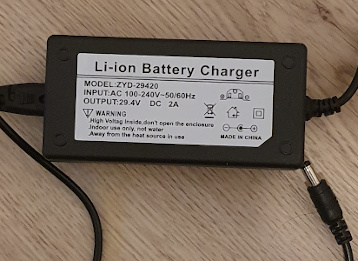

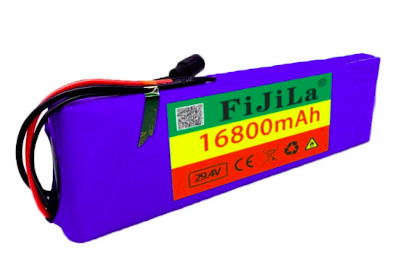

À côté j'ai acheté une batterie Li-ion 24V 7S2P de 16800 mAh avec BMS (Batterie Management System) intégré. "7S2P" signifie que la batterie est composée de 2 groupes de 7 séries en parallèle. Les cellules utilisées sont des 18650. Je l'ai achetée avec un chargeur 29.4V 2Ah.

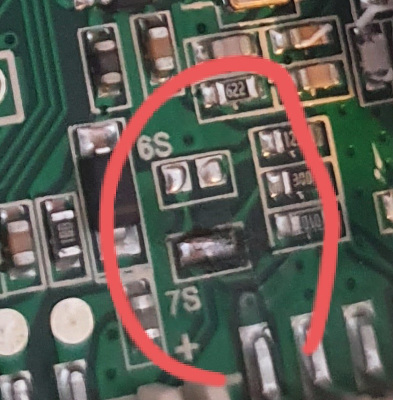

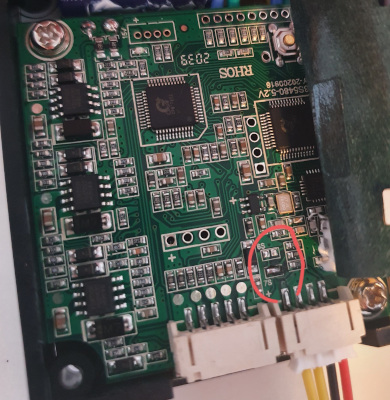

La carte électronique que j'utilise est adaptée pour 3 configurations différentes: avec une batterie 6s, 7s ou 10s. Pour changer de configuration, il suffit de souder les petits "pins" ensemble : par défaut, la carte est en 10s (les 4 pins sont séparés), si l'on relie les 2 pins du haut, la carte sera en 6s et si l'on relie les 2 pins du bas, la carte sera en 7s. Dans mon cas, j'ai donc dû relier les 2 pins du bas:

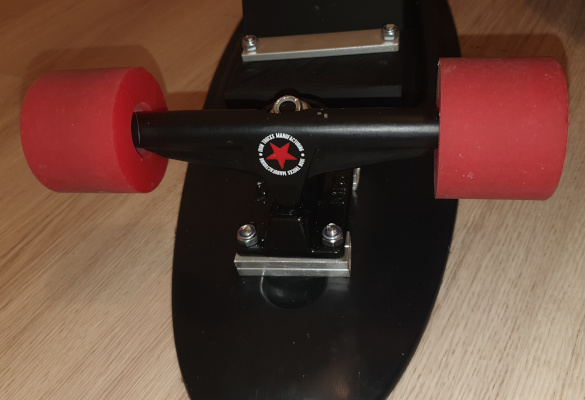

Pour les branchements électroniques, c'est vraiment simple: chaque fil de même couleur est à brancher ensemble (le bleu avec le bleu, le vert avec le vert...). Une fois les roues motorisées, la carte électronique et la batterie installées, j'ai dû changer le truck avant car celui du skate était trop petit par rapport au nouveau (celui motorisé). J'ai donc installé un truck 6 pouces :

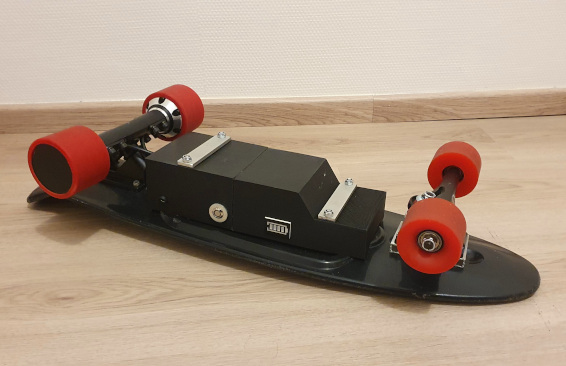

J'ai ensuite modélisé et imprimé en 3D une coque que j'ai fixé grâce à 2 morceaux de fer plat, 4 tiges filetées et 8 écrous:

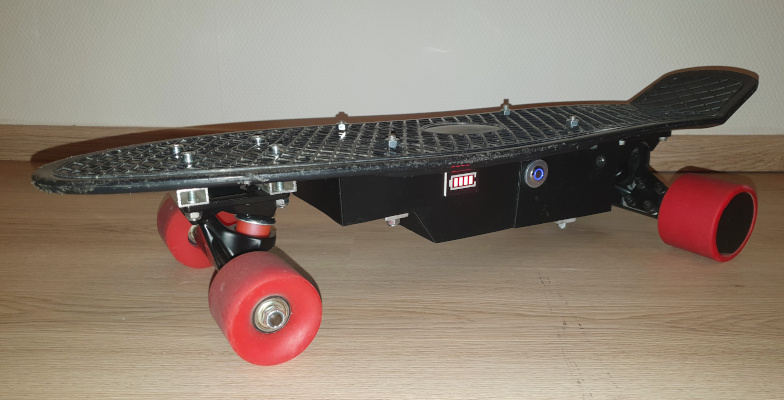

Skate final :
